一文读懂电子烟供应链

注塑件硅胶件弹簧顶针磁铁一次性电子烟装盒机

电子烟作为电子产品,它涉及的产业分工庞大而繁杂,但经过本文的梳理,相信你也能在脑海里清晰感知这个产业的结构分布。本文主要梳理上游供应链端产业分布情况。

供应链端产业分布情况

供应链端产业分布情况

1、电子烟结构速览

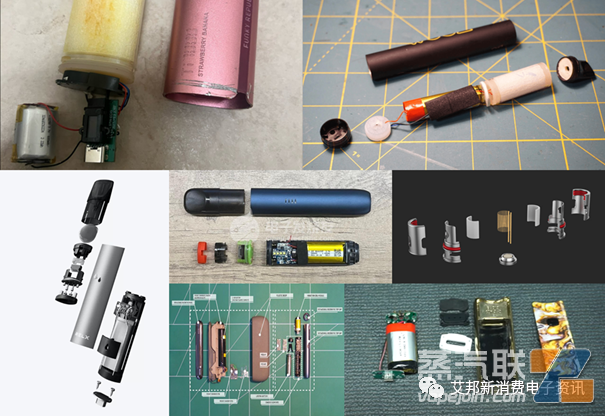

在梳理电子烟供应链分布之前,不妨先来看看电子烟结构长什么样子。

电子烟种类很多,一次性、换弹式、开放式、大烟雾等等,但不管哪种电子烟,都离不开三大件:雾化组件、电子组件、结构组件。

  • 雾化组件:主要是雾化芯、储油棉等,起到雾化烟油、存储烟油的作用;

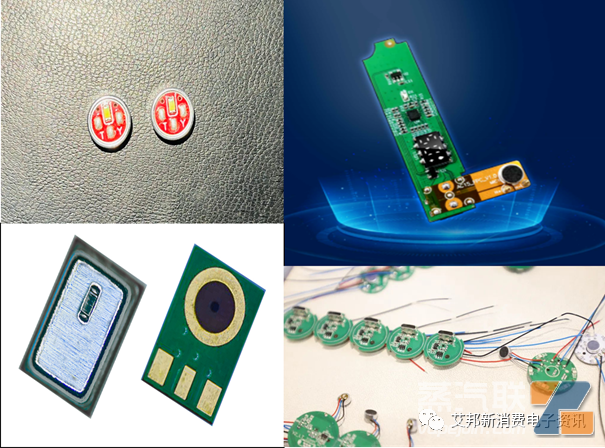

  • 电子组件:包括电池、咪头、方案板等,提供电力、把控功率、温度、自动开关等功能;

  • 结构组件:主要是外壳,也包括顶针连接器、电池支架、密封硅胶、过滤嘴等。

电子烟的供应链

电子烟的供应链

在电子烟的供应链中,除了三大件的供应商,还有设备、配套服务等重要组成部分,下面一一展开。

2、雾化组件

雾化组件主要是各类雾化芯(陶瓷芯、棉芯)、发热丝、导油棉、储油棉等等。

2.1雾化芯

其中,雾化芯的组成是发热金属+导油材料。因为目前电子烟以电阻加热为主,所以离不开如铁铬、镍铬、钛、316L不锈钢、钯银、钨合金等发热金属,可以做成发热丝、多孔网片、厚膜印刷金属膜、PVD镀层等形态。

微观层面上看,烟油就是在发热金属上被加热,然后从液态专为气态,宏观表现就是雾化的过程。

在实际应用中,发热金属往往要跟导油材料配合,如导油棉、多孔陶瓷基体等,通过缠绕、嵌入、平铺等方式结合,这样设计是通过导油材料将烟油少量引流到发热金属上,从而便于快速雾化烟油。

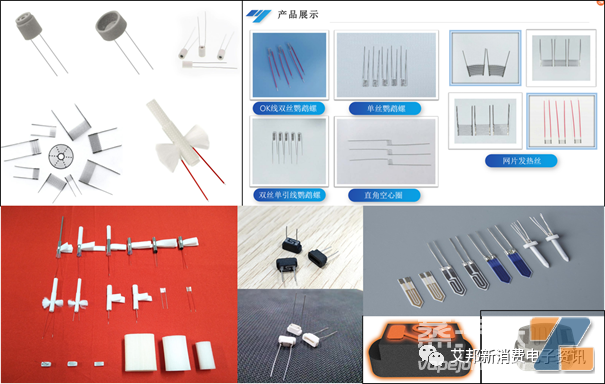

在种类上,雾化芯有棉芯、陶瓷芯两大类,棉芯有发热丝绕棉、蚀刻网片包棉等,陶瓷芯有埋丝陶瓷芯、网片陶瓷芯、厚膜印刷陶瓷芯等。另外,HNB发热体有片状、针状、筒状等类型。

雾化芯有棉芯、陶瓷芯两大类

雾化芯有棉芯、陶瓷芯两大类

2.2储油棉

储油棉,顾名思义,起到的是存储烟油的作用,它的应用极大改善了一次性电子烟的使用体验,重点解决早期一次性电子烟漏油严重的问题,并大幅提升了口数。

储油棉跟随一次性电子烟市场的爆发而崛起,但并不止步于储油,其在过滤嘴的应用上也有不少的市场空间。

在工艺方面,储油棉一般是通过挤出纤维、热熔抱合等工序来制备,在材质上,常见的是PP、PET纤维,个别耐高温要求的,会用PA纤维,甚至PI。
